1.Открутите сменную головку от вала горелки для замены расходных материалов.
2. Установите сменную головку на парковочную станцию (1).Обратите внимание на правильное положение!
Радиальный штифт (2) сменной головки должен войти в удерживающий кронштейн (3).
3.Подсоедините к наконечнику шарового крана (4) шланг для сжатого воздуха.
4.Подсоедините к сливному патрубку (5) шланг для слива охлаждающе-воздушной смеси и отведите ее в сборник.
5. Полностью откройте шаровой кран (4), чтобы продуть охлаждающую жидкость сжатым воздухом.
6.Снова закройте шаровой кран (4).
7.Выполните замену расходных материалов комплектным штатным инструментом (6) согласно инструкции.
руководство пользователя (см. главу «Расходные материалы и их замена»).
8.После завершения замены расходников снимаем сменную головку, нажав на фиксатор.
кронштейн (3) парковочной станции и вытащите сменную головку строго вверх.
9. Подсоедините сменную головку к валу горелки.
1. Ввинтите сменную головку в вал горелки, отрегулируйте каждый из трех стопорных винтов в длинной канавке стопорной втулки.
2. Вращая уплотнительную втулку вправо до тех пор, пока она не остановится в положении блокировки, одновременно прижимайте головку горелки к валу горелки, поддерживая ее.

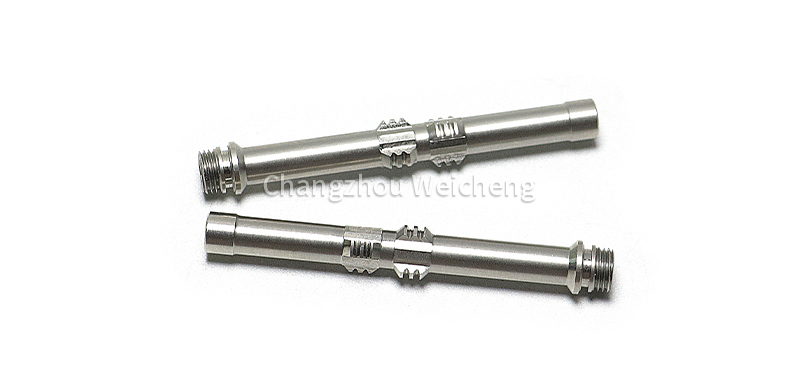

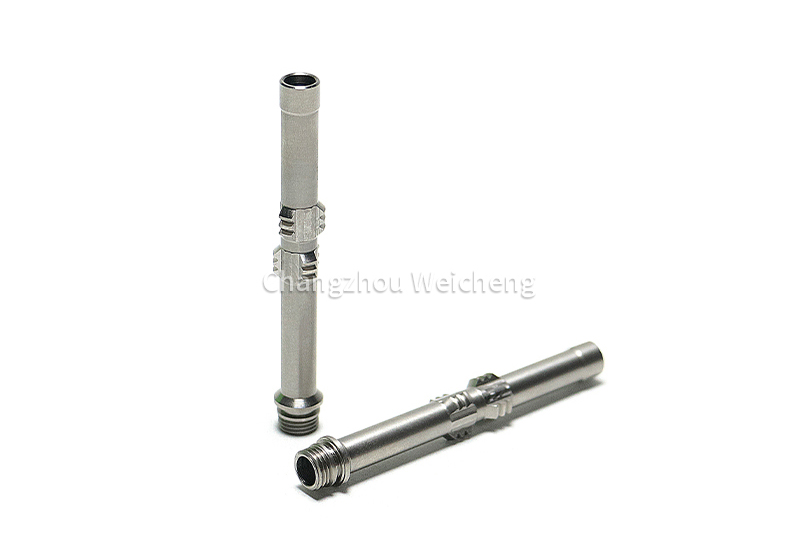

Расходные материалы для плазменной резки F921 Водяная трубка .11.855.401.142 Для Кьельбергский факел
