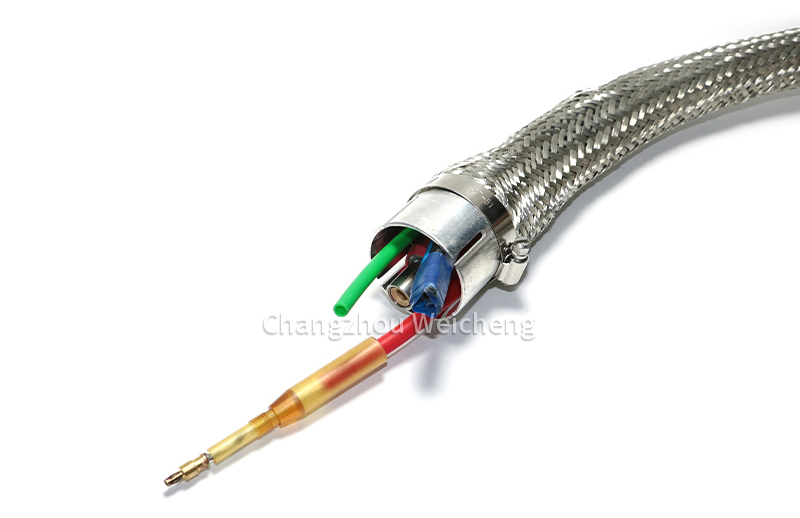

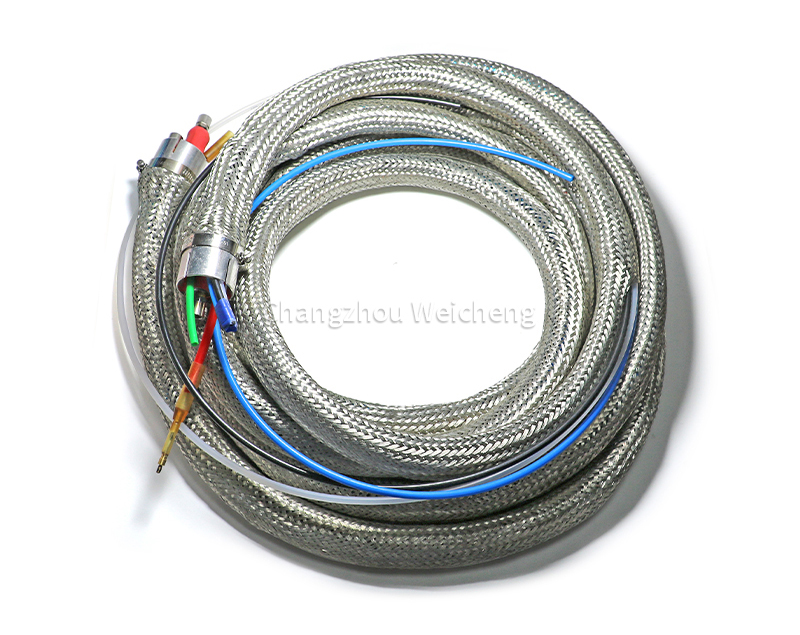

Кабель резака плазменной резки ведет 228295 для серии HPR

Соединения горелки Подключите горелку к блоку проводов горелки.

1. Размотайте первые 2 метра (6,5 футов) проводов на ровной поверхности.

2. Удерживая узел горелки на месте с помощью гаечного ключа (104269), снимите монтажную втулку с узла резака.

3. Отодвиньте плетеную оплетку и наденьте муфту на провода.Совместите горелку со шлангами в узле проводов.Шланги не должны быть перекручены.Они скреплены скотчем, чтобы предотвратить перекручивание.

4. Подсоедините к горелке впускной шланг охлаждающей жидкости (зеленый).

5. Подсоедините провод вспомогательной дуги.Примечание. Будьте осторожны, чтобы не повредить и не снять небольшую металлическую ленту с прорезями на конце кабеля вспомогательной дуги.

5а.Потяните втулку назад, пока не обнажится разъем.

5б.Прикрутите разъем к разъему вспомогательной дуги горелки.Затяните вручную до плотной посадки.

5в.Сдвиньте втулку вперед до щелчка.

6. Подсоедините шланг отвода плазменного газа.

7. Подсоедините возвратный шланг охлаждающей жидкости (красный).

8. Подсоедините шланг плазмообразующего газа.

9. Подсоедините шланг защитного газа.

10. Наденьте втулку горелки на соединения и прикрутите ее к корпусу горелки.

11. Наденьте плетеный чехол на втулку горелки.Убедитесь, что плазменный, защитный и вентиляционный шланги проложены через отверстие в плетеной крышке.Ослабьте хомут шланга на плетеной крышке, наденьте плетеную крышку и зажим на втулку и затяните хомут.
