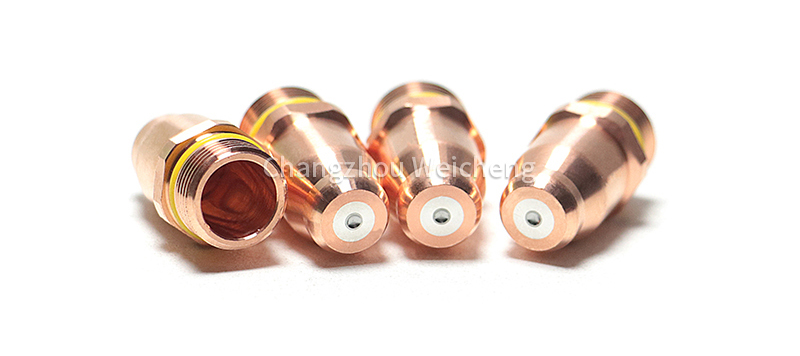

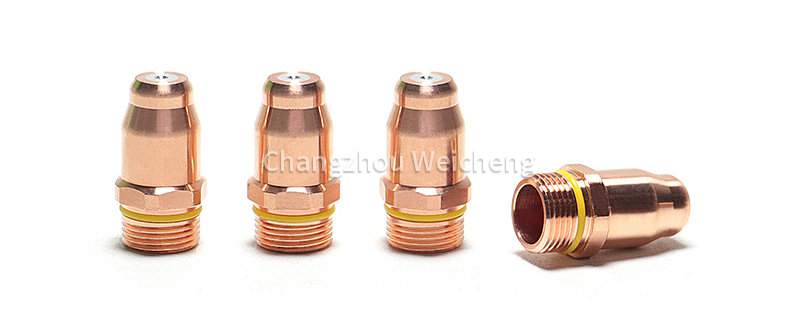

Расходный материал для плазменной резки F005, электрод 11.855.401.350 для горелки Kjellberg

Плазма определяется как газ, состоящий из атомов и молекул, которые частично разделены на ионы и электроны.

и поэтому имеет высокую электропроводность.

В плазмотроне этот газ сильно нагревается и выходит через сопло с высокой

скорость.Из-за высокой концентрации тепла все электропроводящие материалы плавятся, а из-за высокой

скорости и давления плазменной дуги расплавленный материал будет выброшен, образуя очень небольшую прорезь в

материал.

Плазменная дуга при этом передается от катода, установленного в плазмотроне, и направляется к

отрицательный полюс источника тока плазмы к заготовке (перенесенная дуга).

Плазменная резка — это технология резки электропроводящих металлов, таких как конструкционные стали,

нержавеющие стали, алюминий, медь и т. д. Подходит для прямой, профильной, шаблонной и косой резки.Таким образом

полуфабрикаты, такие как листовой металл, пакеты из листового металла, трубы, профили, заготовки, кованая штамповка.

Детали, литые изделия и металлолом можно подвергать термической резке или обработке.

Для резки электропроводящих материалов требуются как минимум следующие компоненты:

Аппарат плазменной резки CutFire 100i:

· Инвертор плазменной резки CutFire 100i

· Аппарат плазменный Flash 101 G/L с расходными материалами и инструментом

· FB дистанционного управления (для интерфейса X132)

· Газовый шланг (подключение на задней панели)

· Кабель заготовки

· Для каждого плазмоинвертора имеется комплект расходных материалов (см. соответствующий раздел в инструкции).

руководство плазмотрона)

Все модули CutFire 100i размещены в переносном корпусе.Элементы управления и индикации

размещается у передней и задней боковой стенки.В передней стенке также расположена решетка воздухозаборника.

Задняя боковая стенка содержит разъем для кабеля заготовки, вход для сетевого кабеля, систему охлаждения.

решетка выхода воздуха, штекерное соединение для пульта дистанционного управления, интерфейс для ЧПУ-управления, плазменный газ

разъем с сервисным блоком, а также центральный разъем для плазменного резака.

Газоснабжение состоит из газового штуцера G 1/4' с редуктором/манометром, соленоида.

клапан и реле давления, отключающее станок плазменной резки в случае падения давления.

ниже 0,35 МПа.

В состав силовой установки входит инверторный блок, а также блок ВЧ-зажигания для зажигания вспомогательной дуги.

Все силовые компоненты защищены от тепловой перегрузки с помощью термовыключателя.

Стационарную установку можно выполнить с помощью имеющихся в наличии дистанционных болтов М6х30.
