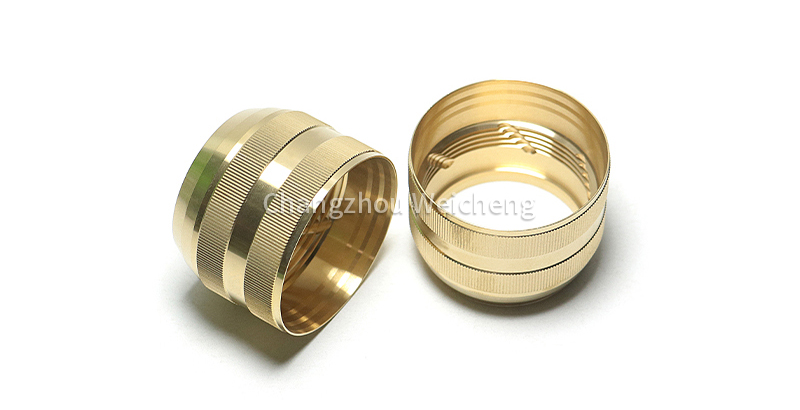

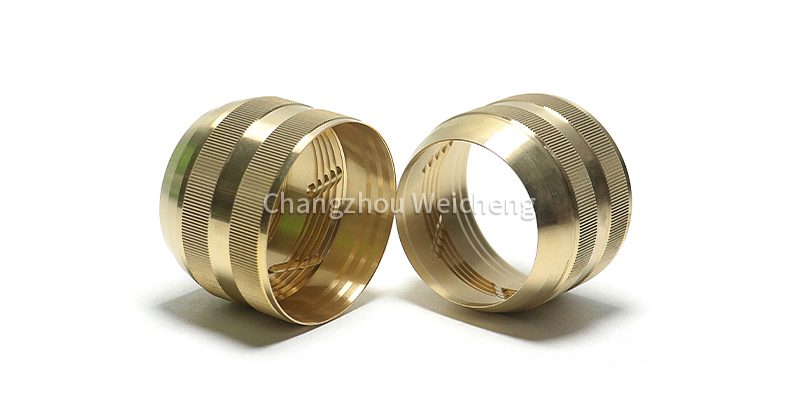

Расходный материал для плазменной резки F521, защитный колпачок 11.855.421.081 для горелки Kjellberg

Демонтаж использованных расходных материалов

1. Вручную открутите защитный колпачок (xx.07) вместе с колпачком вихревого газа (xx.06).

(Выдавите крышку вихревого бензобака из защитной крышки.)

2.Открутите крышку сопла (xx.05) с помощью резака PerCut 440-450* (60.02).

3.Выньте форсунку (хх.04) вместе с газопроводом (хх.03) с помощью

инструмент-резак - PerCut 440-450* (60.02).

4.Вытащите газовую направляющую (xx.03) из сопла (xx.04) с помощью специального ключа (60.03).

5.Открутите катод (хх.02) с помощью резака PerCut 440-450* (60.02).

6. Снимите охлаждающую трубку (xx.01) с помощью торцевого ключа (60.01) при смене технологии или

изменение набора данных в соответствии с режимами резания.

Монтаж новых расходников

1. Вверните охлаждающую трубку (xx.01) с помощью торцевого ключа (60.01).

2. Плотно закрутите катод (xx.02) с помощью горелки PerCut 440-450* (60.02).

3.Вставьте газовую направляющую (xx.03).

4.Вставьте сопло (xx.04) в головку горелки (см. рисунок на следующей странице).Поверните насадку так, чтобы

Широкий паз сопла расположен точно над овальным отверстием в головке горелки.Затем вставьте

сопло до упора.Теперь сопло заблокировано и его больше нельзя повернуть.

5. Установите крышку сопла (xx.05) с помощью резака PerCut 440-450* (60.02) и затяните вручную.

6. Установите вихревое газовое сопло (xx.06) и вручную закрепите защитным колпачком (xx.07).

Уплотнительные кольца требуют замены только в случае деформации или повреждения.

Расходные материалы для плазменной резки F521 Защитный колпачок 11.855.421.081  Для факела Кьельберга
