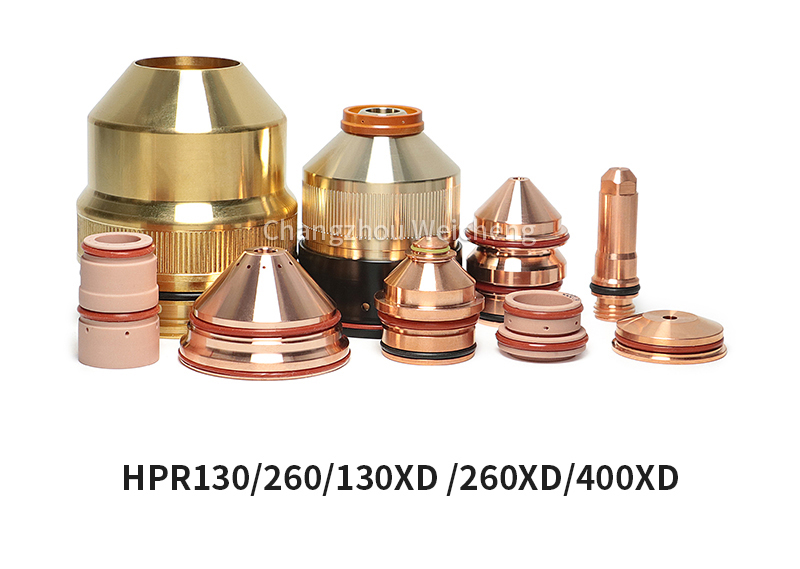

HPR130 240 400 Плазменный электрод горелки 220181 220187 Сопло 220182 220188 Экран 220183 220189

Описание системы

Плазменные системы General HyPerformance предназначены для резки мягкой стали, нержавеющей стали и алюминия различной толщины.

Источник питания

Источник питания представляет собой источник постоянного тока на 260 А, напряжение 150 В постоянного тока.Он содержит схему зажигания горелки, теплообменник и насос для охлаждения горелки.Источник питания имеет последовательный интерфейс для обеспечения связи с контроллером ЧПУ.

Консоль зажигания

В консоли зажигания используется узел искрового разрядника.Пульт зажигания преобразует управляющее напряжение переменного тока 120 В от источника питания в высокочастотные и высоковольтные импульсы (9-10 кВ) для разрыва зазора электрод-сопла горелки.Высоковольтный высокочастотный сигнал подается на катодный вывод и вывод вспомогательной дуги.

Консоль выбора

Пульт выбора управляет отбором и смешиванием плазменных газов.Он содержит моторные клапаны, электромагнитные клапаны и датчики давления.Он также содержит плату управления ПК, плату реле переменного тока и плату распределения питания.На пульте выбора имеется светодиодная лампа, которая загорается при подаче питания в систему.

Пульт учета

Измерительная консоль может располагаться на расстоянии до 1,8 м (6 футов) от горелки и контролировать расход газов в горелке в режиме реального времени.Он также контролирует газовую часть процесса LongLife®.Пульт учета содержит пропорциональные регулирующие клапаны, плату управления ПК и щит распределения электроэнергии.

Факел

Режущая способность резака практически без окалины составляет 32 мм (1,25 дюйма) для резки HyDefinition.Производственная способность прожига составляет 32 мм (1,25 дюйма) для мягкой и нержавеющей стали и 25 мм (1 дюйм) для алюминия.Максимальная режущая способность (начало кромки) составляет 64 мм (2,5 дюйма) для мягкой стали и нержавеющей стали и 50 мм (2 дюйма) для алюминия.

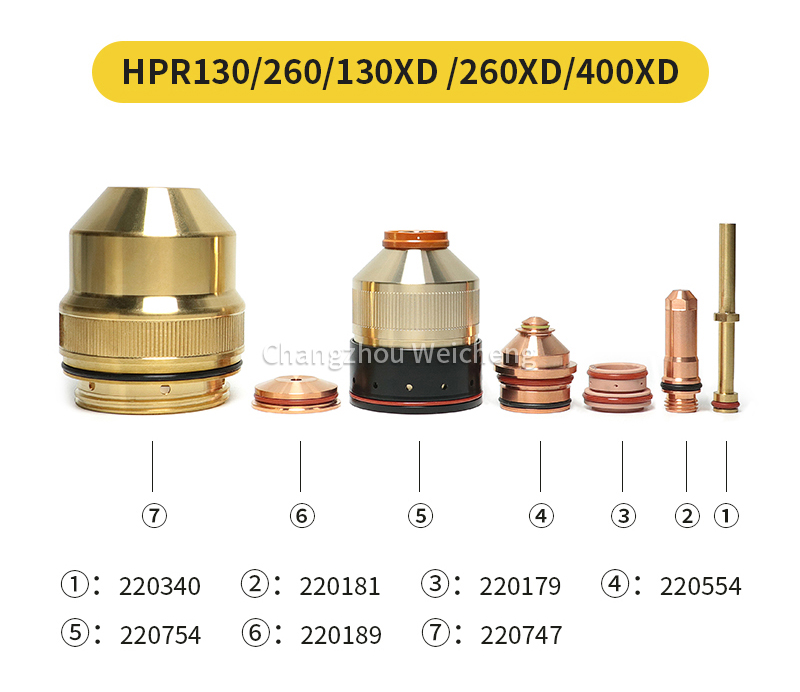

Водяная трубка 220340

Водяная трубка 220571

Электрод 220192

Электрод 220552

Электрод 220187

Электрод 220181

Электрод 220352

Электрод 220235

Электрод 220435

Электрод 220629

Вихревое кольцо 220180

Вихревое кольцо 220553

Вихревое кольцо 220179

Вихревое кольцо 220353

Вихревое кольцо 220436

Вихревое кольцо 220631

Форсунка 220193

Насадка 220554

Форсунка 220188

Форсунка 220182

Насадка 220354

Насадка 220439

Насадка 220632

Стопорная крышка 220754

Стопорная крышка 220756

Стопорная крышка 220757

Стопорная крышка 220760

Стопорная крышка 220635

Щит 220194

Щит 220555

Щит 220189

Щит 220183

Щит 220761

Щит 220764

Щит 220636

Стопорная крышка 220747

Стопорная крышка 220637

Корпус горелки 420087

Корпус горелки 220961

HPR130 240 400 Плазменный электрод горелки 220181 220187 Сопло 220182 220188 Экран 220183 220189
